三相笼型异步电动机的工作原理

三相笼型异步电动机的工作原理

三相笼型异步电动机定子的旋转磁场切割转子绕组产生转子磁场，两磁场相互作用，使转子旋转。

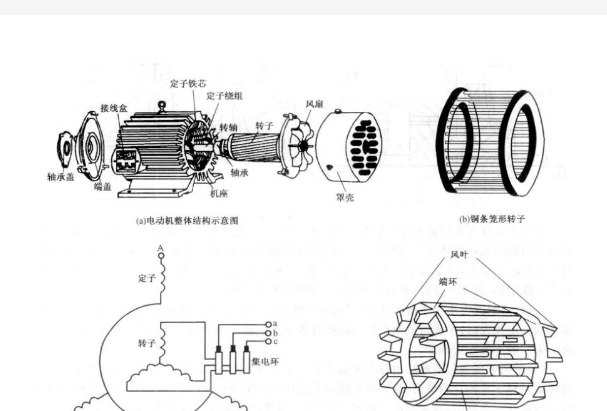

1.首先讲电动机的构成，是由定子和转子两部分构成；定子由铁芯和绕组组成，转子由铁芯和嵌在铁芯槽内的导电铝条组成，导电铝条在端部被短路环短路，形成闭合回路；

2.定子三相绕组在空间上相差120度布置，通入三相交流电后，形成旋转磁场切割转子导电条，因导电铝条是闭合回路，在转子铁芯上产生电磁转矩，旋转起来输出机械能。
