罩极式单相异步电动机的工作原理

罩极式单相异步电动机的工作原理

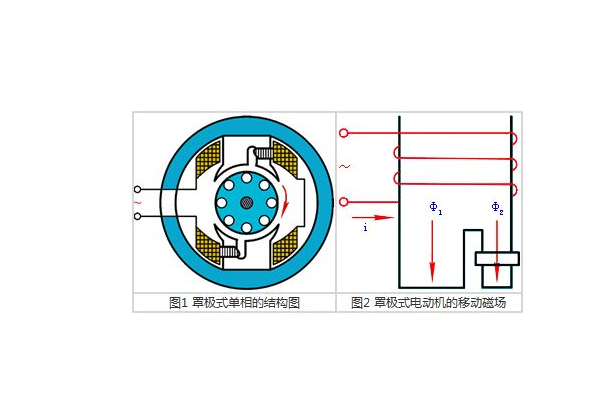

单相罩极式异步电动机的定子单相绕组中通以单相交流电流 时，将产生脉振磁通，一部分磁通通过磁极的未罩部分，另一部 分磁通穿过短路环通过磁极的被罩部分。由于短路环的作用，当 穿过短路环中的磁通少发生变化时，短路环中必然产生感应电动 势和电流。根据楞次定律，该电流的作用总是阻碍磁通的变化， 这就使穿过短路环部分的磁通滞后通过磁极未罩部分的磁通，使得磁场的中心线发生移动，于是在电动机内部 就产生了移动磁场（看成是椭圆度很大的旋转磁场），因此电动 机就产生了一定的启动转矩而旋转起来。

由于磁场的中心线总是从磁极的未罩部分转向磁极的被罩部 分，所以罩极式电动机转子的转向总是从磁极的未罩部分转向磁 极的被罩部分，因此其转向不能改变。单相罩极式异步电动机的 主要优点是结构简单、制造方便、成本低、维护方便等，但启动 性能和运行性能较差，所以主要用于小功率电动机的空载启动场 合，如250 mm及以下的台式电风扇等。
